1.简介

    A型连续逆流超声回流提取机是公司第一代连续逆流提取机，是公司核心产品之一，它是在A型连续逆流回流提取机的基础上，配备超声提取管，凝聚了公司8项自主创新的发明专利（包括A型连续逆流回流提取机的6项，以及超声提取管2项），广泛应用于各种植物提取，特别适合于水和各种有机溶剂，在提取温度较低的条件下，实现短时间（1~3小时）的快速提取。

2.工作流程及原理

  被提取的植物原料和提取溶媒（或提取液）在提取管（单级或双级）中，呈相反方向连续推进和流动，形成连续逆流提取，全程自始至终保持稳定的溶解度，使用最小量的提取溶媒，达到最大提取率。
  提取管配备超声装置，加速提取速度，在50℃提取温度条件下，短时间（一般为1~3小时）内达到最大提取率。
  配备的冷凝器可以将过程中挥发的溶剂冷却回收，重新进入提取管中。

3.效率指标

  料液比：≤1:6。
  提取率：≥95%。
  提取液过滤精度：40mesh，60 mesh。
  配备挤出机，排放的渣料残留含液率≤75%。
  配备沥出机，排放的渣料残留有机溶剂含液率≤40%。
  配备蒸脱机及溶剂回收装置，排放的渣料残留有机溶剂含量≤500ppm，含水率≤50%。
  配备蒸脱烘干机及溶剂回收装置，排放的渣料残留有机溶剂含量≤500ppm，含水率≤12%。

4.应用范围

  4.1.提取溶媒

 适合：水、各种易燃易爆有机溶剂、碱性液、低浓度的柠檬酸。
   不适合：酸性液。

  4.2.提取温度

 温度可调可控，具体温度根据工艺要求任意设定，最高可至60℃。

  4.3.原料及处理
   适合：植物原料经粉碎后呈均匀颗粒状。
   不适合：大块状、长杆状、丝状。

5.性价比及设备选型

和同类型连续逆流提取机或提取罐相比，在常低温提取温度下，提取时间显著缩短，是同类型逆流提取机的1/4~1/24. 即在应用于提取热敏性物质时，优势明显，性价比高。
 和提取罐等传统设备相比，提取量越大，优势越明显，性价比越高。
 和提取罐等传统设备相比，使用有机溶剂提取时，优势明显，性价比高。

6.设备构成

  6.1.主体部件

   进料排液控制装置，包括进料器及驱动电机减速机，溢流排液器等。
 提取装置，包括多节超声提取管、浸泡提取管、螺旋推进器、搅拌器、连轴杆和套、驱动电机减速机等。
 排渣进液装置，包括提升排渣及驱动电机减速机，进液分布器等。

  6.2.配置和控制器件

 超声提取管温度控制装置
 在线液位、温度、真空等检测仪表
 变频器
 观察和清洗手孔

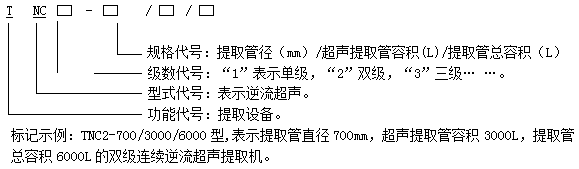

7.型号代号

8.型号规格及图片

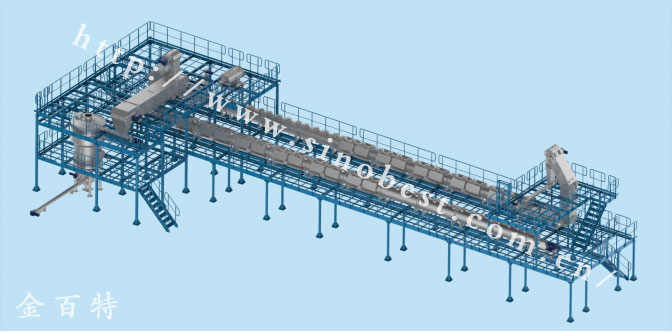

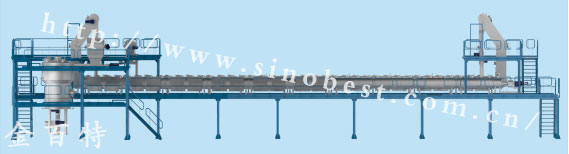

  8.1.单级连续逆流超声提取机

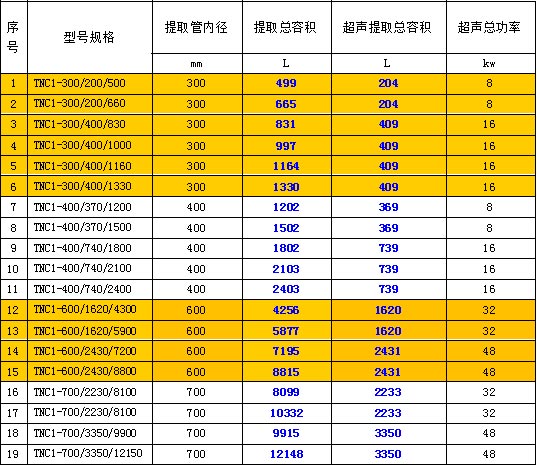

    型号规格一览表

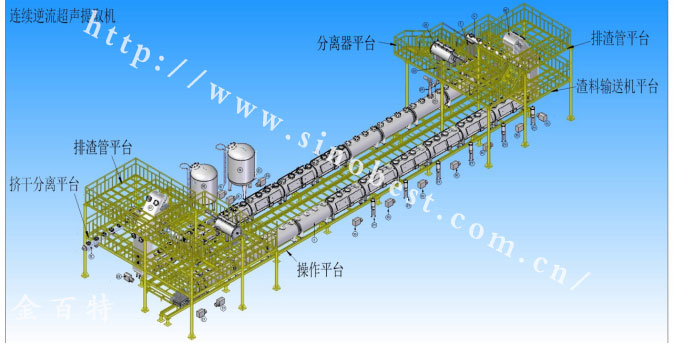

  8.2.双级连续逆流超声提取机

型号规格一览表

9.典型提取生产线工程实例：

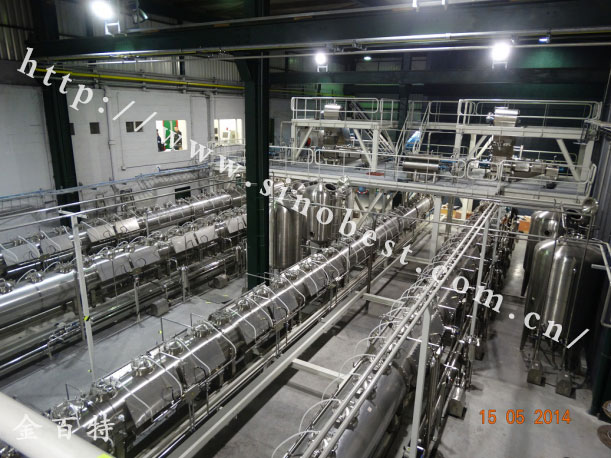

1500kg/h红豆杉提取10-DAB生产线----实例照片
