1.简介
    脱色过滤脱溶烘干成套装置是’全密闭连续化运行智能化控制植物提取线‘的关键设备之一，专用于提取液的脱色、过滤，以及活性炭的脱溶、烘干，整个功能在一个设备中完成，无需转料，操作简便，避免浪费，保证安全。
    脱色过滤脱溶烘干成套装置的核心设备是搅拌过滤蒸脱烘干多功能一体机，凝聚公司一项发明专利技术。
2.工作流程及原理
    提取液泵入脱色罐中，同时，活性炭通过加料器和提取液混合一起进入脱色罐中。
    在脱色罐中，提取液和活性炭被搅拌器混合，同时，加热盘加热提取液。
    当达到加热温度并保持一定时间后，通过抽滤方式将提取液抽出。
    活性炭在真空条件下加热脱溶，然后再直接汽脱溶，挥发的溶剂进入冷凝器回收。
    活性炭脱溶后，再真空烘干，然后通过排料器排出。
3.质量指标
  过滤精度：02~10um。
  脱色烘干后，有机溶剂含量≤500ppm，含水率≤12%。
4.特点和优越的性能
  提取液脱色过滤、活性炭脱溶和烘干等在一个设备中完成，无过程转移，安全。
  萃取液结晶、过滤、脱溶、干燥等一个设备中完成，无过程转移，安全。
  配备冷凝器，在加热及脱色过程中实现热回流，无溶剂损耗；同时，活性炭残留有机溶剂在负压条件下脱溶，再用直接汽脱溶，然后再在负压条件下烘干，快速无溶剂损失，同时烘干后的活性炭无污染。
  过滤精度高于15um，过滤出的液透明澄清。
  筛网为不锈钢材质，确保过滤精度的稳定性。
  筛网易于更换。
5.构成
  5.1.脱色过滤脱溶烘干成套装置构成
  脱色过滤机
  活性炭进料器
  冷凝器
  受液罐
  在线液位计
  输液泵
  变频器
  观察和清洗手孔

  5.2.搅拌过滤蒸脱烘干多功能一体机构成
  搅拌器
  过滤盘
  间接加热盘
  直接汽脱溶盘
  出料控制器
  真空表
  温度表
  清洗球

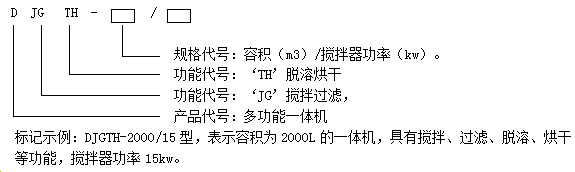

6.搅拌过滤蒸脱烘干多功能一体机型号代号

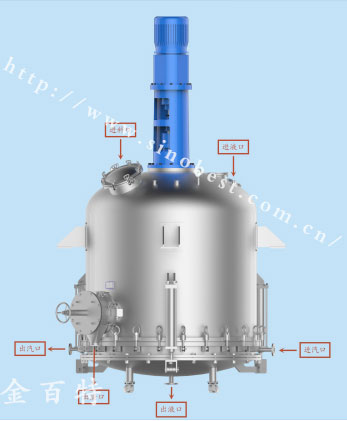

7.搅拌过滤蒸脱烘干多功能一体机型号规格及图片

   型号规格一览表

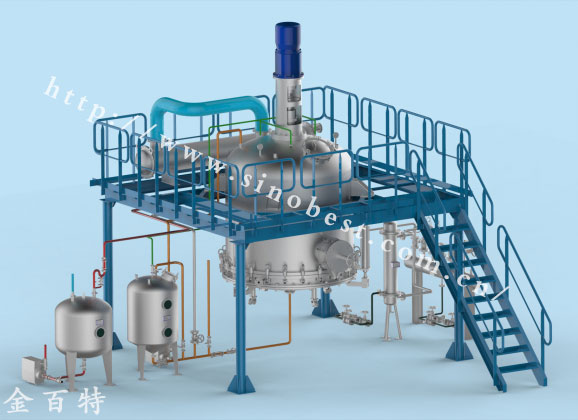

8.脱色过滤脱溶烘干成套装置三维设计图片

  8.1.材质
    材质有sus30408、sus316等选择，也可根据客户的要求定做特种材质。
9.应用范围
  脂溶性提取液的活性炭脱色、过滤，以及活性炭的回收处理。
  有机溶剂萃取后的结晶、过滤、脱色、干燥。
10.典型工程实例：

穿心莲提取生产线----实例照片
