1.简介
连续逆流回流超声提取机是公司第一代连续逆流提取机，是公司核心产品之一，它是在连续逆流回流提取机的基础上，配备超声提取管，凝聚了公司8项自主创新的发明专利（包括连续逆流回流提取机的6项，以及超声提取管2项），广泛应用于各种植物提取，特别适合于水和各种有机溶剂，在提取温度较低的条件下，实现短时间（1~3小时）的快速提取。
2.工作流程及原理
被提取的植物原料和提取溶媒（或提取液）在提取管（单级或双级）中，呈相反方向连续推进和流动，形成连续逆流提取，提取液浓度从进液口至出液口形成连续，全程自始至终保持稳定的溶解度，使用最小量的提取溶媒，达到最大提取率。
提取管配备超声装置，加速提取速度，在≤60℃提取温度条件下，短时间（一般为1~3小时）内达到最大提取率。
配备的冷凝器将过程中挥发的溶剂冷却回收，重新进入提取管中。
3.效率和质量指标
料液比：≤1:6。
提取率：≥95%。
提取液过滤精度：40mesh，60 mesh。
配备挤出机，排放的渣料残留含液率≤75%。
配备沥出机，排放的渣料残留有机溶剂含液率≤40%。
配备蒸脱机及溶剂回收装置，排放的渣料残留有机溶剂含量≤500ppm，含水率≤50%。
配备蒸脱烘干机及溶剂回收装置，排放的渣料残留有机溶剂含量≤500ppm，含水率≤12%。
4.应用技术条件
4.1.提取溶媒
适合：水、各种易燃易爆有机溶剂、碱性液、低浓度的柠檬酸。
不适合：酸性液。
4.2.提取温度
10℃～60℃，可调可控。
4.3.原料及处理
适合：植物原料经粉碎后呈均匀颗粒状。
不适合：大块状、长杆状、丝状。
5.应用领域
保健品
食品添加剂
饲料添加剂
医药中间体
化妆品
保健品
植物提取物
植物农药
6.性价比及设备选型
和同类型连续逆流提取机或提取罐相比，在常低温提取温度下，提取时间显著缩短，是同类型逆流提取机的1/4~1/24. 即在应用于提取热敏性物质时，优势明显，性价比高。
和提取罐等传统设备相比，提取量越大，操作人员越少，优势越明显，性价比越高。
和提取罐等传统设备相比，使用有机溶剂提取时，有机溶剂损耗少，优势明显，性价比高。
7.设备构成
7.1.主体部件
进料排液控制装置，包括水平及垂直进料器(发明专利），确保各种轻质、重质植物原料进入提取管；溢流排液管（发明专利），确保排出提取液含渣量最少。
提取装置，包括多节超声提取管（发明专利）、浸泡提取管、螺旋推进器、搅拌器（发明专利）、连轴杆和套、驱动电机减速机等。
进液漂洗排渣装置（发明专利），包括提升排渣料蓝、进液分布器，在沥出排渣过程中实现漂洗，保证最大提取率。
7.2.配置和控制器件
超声提取管温度控制装置
在线液位、温度、真空等检测仪表
变频器
在线清洗装置，快开式观察和清洗手孔
8.材质
材质有sus304、sus316L等选择，也可根据客户的要求定做特种材质。

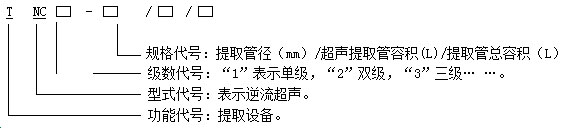

9.型号代号

标记示例：TNC2-700/3000/6000型,表示提取管直径700mm，超声提取管容积3000L，提取管总容积6000L的双级连续逆流超声提取机。

10.型号规格及图片
10.1.单级连续逆流回流超声提取机

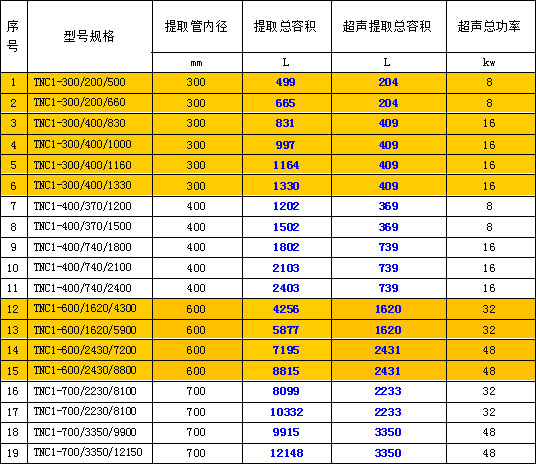

型号规格一览表

10.2.双级连续逆流回流超声提取机

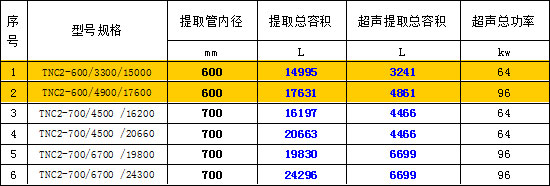

型号规格一览表

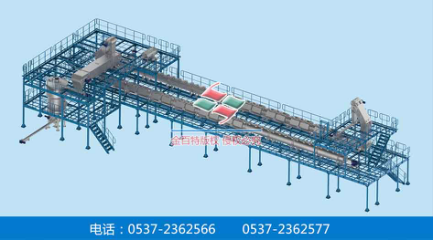

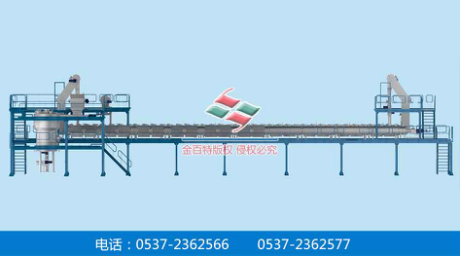

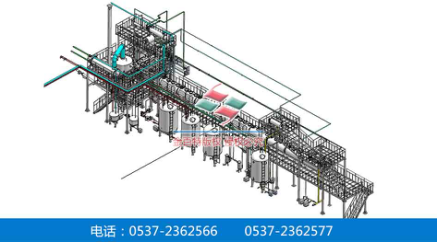

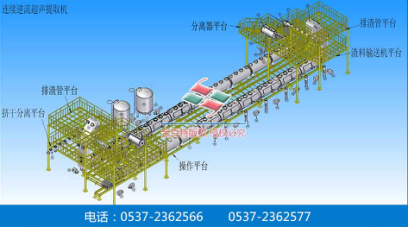

11典型提取生产线工程实例：

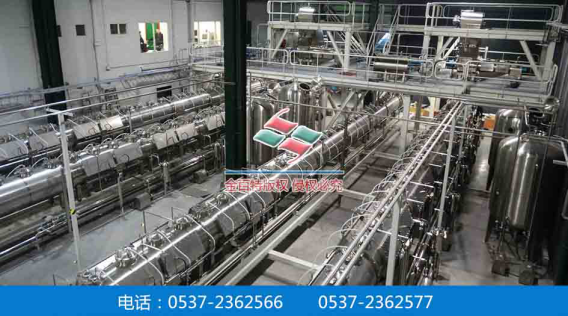

1500kg/h红豆杉提取10-DAB生产线----实例照片
