产品名称: | 动态循环热水加热蒸发浓缩机组 |
产品编号: |
1.简介
动态循环热水加热蒸发浓缩机组,采用热水循环加热,保证加热温度的稳定性、可控性,防止过热温度破坏有效成分。
本公司生产的动态循环热水加热蒸发浓缩机组,完全按照GMP的规范要求设计、生产制造。
2.产品选择
可根据浓缩处理物的耐温特性,选择单效或双效。
3.工作流程及原理
3.1.双效蒸发浓缩机组
处理溶液进入一效蒸发罐中,在循环蒸发泵的作用下,动态循环加热、蒸发。
一效的热源为热水,蒸发出的溶剂气体作为热源进入二效的加热器中。
一效的浓缩液蒸发到一定浓度,自动进入到二效蒸发罐中,在循环蒸发泵的作用下,动态循环加热、蒸发。
二效蒸发出的溶剂气体进入冷凝器回收。
3.2.单效蒸发浓缩机组
提取液进入蒸发罐中,在循环蒸发泵的作用下,动态循环加热、蒸发。
热源为热水,蒸发出的溶剂气体进入冷凝器回收。
4.技术指标
4.1.双效蒸发浓缩机组
一效加热温度≤80℃,二效加热温度≤65℃,可调可控.
一效蒸发温度≤65℃,二效蒸发温度≤50℃。
4.2.单效蒸发浓缩机组
加热温度:≤60℃,可调可控。
蒸发温度:≤45℃。
5.特点和优越的性能
浓缩液快速循环加热、蒸发,效率高。
采用双效,可大幅节约能耗。
无糊层、结垢。
一种专利设计蒸发器,确保热量的散发和溶剂的回收。
在不破真空的条件下排液,提高了生产效率。
有效控制发泡问题。
操作简便,易于清洗。
6.构成
进液控制装置,包括:进液泵(选配)、在线流量计(选配)、自控阀等。
真空装置,包括真空泵、循环液储罐、冷却器等。
汽水换热装置
蒸发罐(单效为一件,双效为两件)
蒸发循环泵
换热器
冷凝器
受液罐
回收液输液泵等。
真空表
在线液位计
在线温度表
在线浓度计(选配)
变频器
在线清洗装置以及快开式观察和清洗手孔

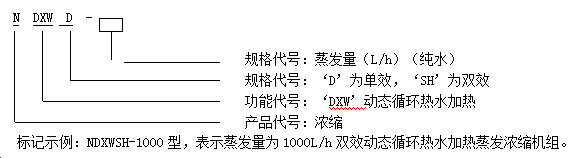

7.动态循环热水加热蒸发浓缩机组型号代号
8.动态循环热水加热蒸发浓缩机组型号规格及图片

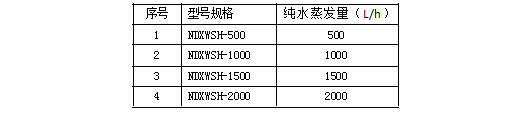

双效型号规格一览表

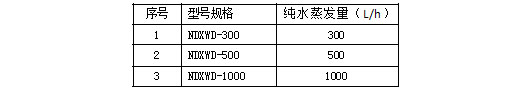

单效型号规格一览表

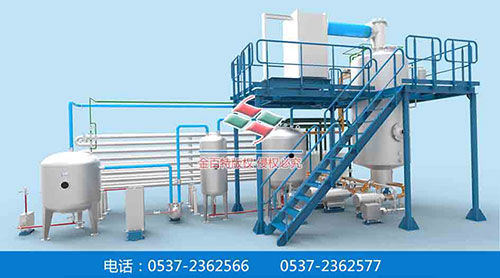

9.动态循环热水加热蒸发浓缩机组三维设计图片
10.材质
材质有sus304、sus316L等选择,也可根据客户的要求定做特种材质。
11.应用范围
各种水溶液的蒸发浓缩。
各种脂溶性溶液的蒸发浓缩。

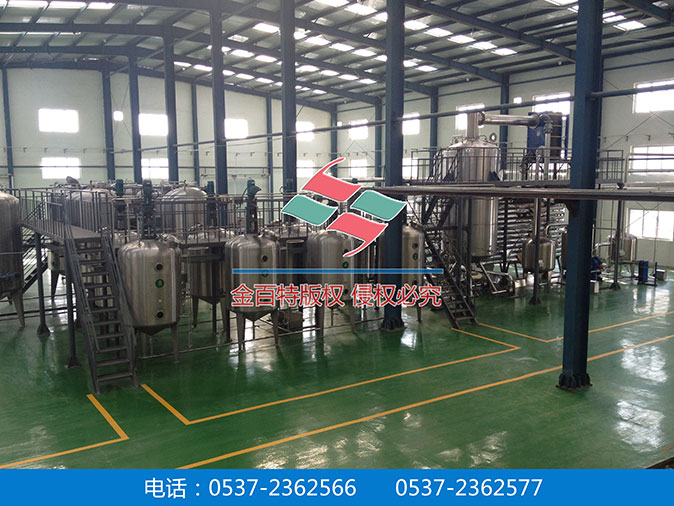

12.工程实例:
